Ракета -носитель 1800MHz 2170MHz 2025MHz 2400MHz 2690MHz 10W сигнала сотового телефона Lte 5Band интегрировала усилитель силы
Характер продукции:

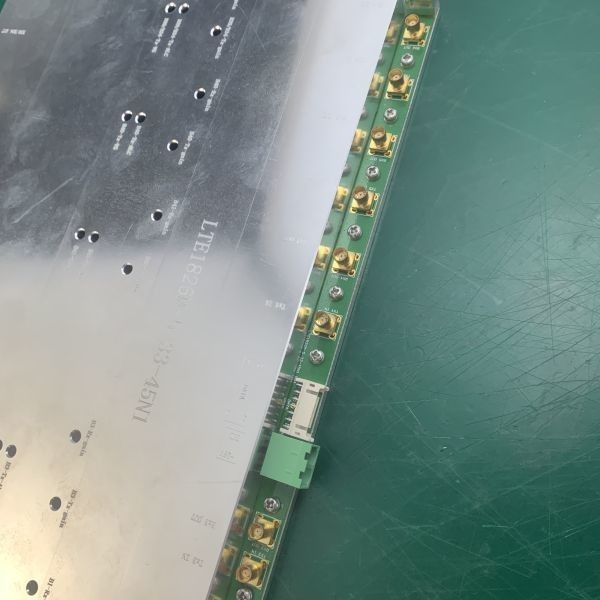

LTE1826M 5BAND 10W-28V усилитель силы 10W специально конструированный для базовой станции беспроводной связи мобильного телефона, оно отличает компактным дизайном, и частотные полосы включают 1800MHz, 2170MHz, 2025MHz, 2400MHz, 2690MHz, и каждый диапазон имеет силу 2W.
Особенности:
- Увеличенный охват сигнала сотового телефона.
- Приборы и потребители поддержек множественные клетчатые одновременно.
- Поддерживает множественные форматы связи в то же время, включая FDD и TDD
- Регулирование коэффициента усиления аранжирует 20dB
Технические параметры:
| Деталь |
Спецификация |
| Диапазон изменения частот |
1810~1875 (FDD)
2115~2170(FDD)
1890~1915 (TDD)
2300~2400(TDD)
2555~2690(TDD)
|
| Сила выхода |
dBm 33±2
|
| Ряд силы регулированный |
dB ≥20
|
| Увеличение Tx |
dB 45±2 |
| Сила входного сигнала максимальная. |
≥+10dBm (последние для 1min без повреждения)
|
| Плоскостность увеличения |
≤2.0dB |
| EVM |
≤3% (сигнал несущей LTE 20M одиночный (PAR=10dB) Pout=33dBm)
|
| ACLR |
≤-45 @20MHz
≤-50 @40MHz
|
| ALC |
dB ≥20
|
| Подача напряжения |
28V |
| Течение DC |
≤ 7A@28VDC |
| LNA |
| Сила выхода |
dBm 10±2 |
| Увеличение Rx |
dB 20±2 |
| EVM |
≤3% |
| Диаграмма шума |
≤2.0
|
| Механический |
| Размер (DxWxH) |
248*170*20 mm |
| In/Out Commector |
Женщина SMA |
| Лампа индикатора |
Никакие |
| Temp деятельности. |
-20 | +55 (°C) |
Применения:
Модуль усилителя силы обыкновенно использован в небольших базовых станциях и общественных сетях мобильной телефонной связи. Он поддерживает широкий диапазон частотных полос мобильной телефонной связи включая 1800MHz, 2170MHz, 2025MHz, 2400MHz, и 2690MHz. Эти частотные полосы обыкновенно использованы в сетях мобильной телефонной связи для голоса и передачи данных. Модуль усилителя силы необходимый компонент в коммуникационной сети по мере того как он усиливает силу сигнала для обеспечения надежного сообщения между приборами.
Изготовление на заказ:
Подгонянное обслуживание усилителя силы RF
Модули усилителя силы можно подгонять согласно требованиям клиента. Частотные полосы и индикаторы силы можно отрегулировать согласно специфическим потребностям. Это учитывает большую гибкость в конструировать и снабжать системы коммуникаций которые соотвествуют специфические. Подгонянные модули усилителя силы могут также помочь оптимизировать представление и эффективность, которое могут привести в стоимостях сбережений и улучшенной надежности.
Поддержка и обслуживания:
Служба технической поддержки & обслуживания усилителя силы RF
Мы предлагаем службу технической поддержки и обслуживания для наших продуктов усилителя силы RF для обеспечения что они действуют как следует и обеспечивают лучшее возможное представление.
Установка & установка
Мы имеем в распоряжении обеспечить помощь с установкой и установкой вашего усилителя силы RF. Наша команда опытных инженеров может направить вас через процесс и ответить все вопросы вы имеете.
Диагностика
Если вы испытываете любые вопросы с вашим усилителем силы RF, то наша команда специалистов может помочь определить источник проблемы и обеспечить вас с решениями для того чтобы разрешить ее быстро.
Q1. Смог я получить образец перед оптовым заказом?
Да, мы предлагаем порученный образец для всех моделей но.
Q2. Чего должен я сделать если я не знаю о частоте в моей стране?
Пожалуйста чувствуйте, что свободно связаться мы с вашим дознанием, мы найдем частота вам и обращаемся к вашим проблемам.
Q3. Вы признаваете заказ OEM/ODM?
Да, мы можем подгонять логотип, цвета, и частоты бренда.
Q4. Доставка & дата пересылки:
5-30 дней
Q5. Подгонянная частота:
Мы можем подгонять диапазон одиночных/двойных/тройных/Quand/Penta для сигнала мобильного телефона как 2G/3G/4G (GSM/CDMA/DCS/PCS/WCDMA/LTE, etc,)
Q6. Зоны силы & охвата выхода на мобильном репитере сигнала:
20dBm: ² 500-1500m
23dBm: ² 1500-2500m
25dBm: ² 2500-4000m
27dBm: ² 3000-5000m
30dBm: ² 5000-8000m
Охват связан с местной силой сигнала, пожалуйста свяжется мы с вашим местным состоянием, мы может предложить самое лучшее решение.
