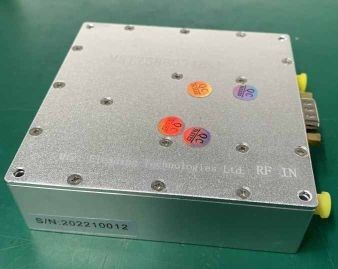

диапазон 2560MHz 2690MHz LTE 41 модуля s усилителя силы RF телекоммуникаций 32W, нисходящий канал TD 2500
Характер продукции:
Усилитель силы RF конструированный для того чтобы обеспечить выходную мощность и превосходную силу наивысшей мощности добавил эффективность (PAE) от 20% до 50%. Этот усилитель силы поставляет надежную силу выхода 45dBm. Цель на метеорологическом радиолокаторе, радиолокаторе наводного корабля, и спутниках связи некоторые (микроволновых печях, приборах микроволны/сообщениях, радио-астрономии, мобильных телефонах, беспроводном LAN, Bluetooth, ZigBee, GPS, любительское радио)
Особенности:
- Диапазон изменения частот: 2560MHz к 2690MHz
- Увеличение: 40dB
- Сила входного сигнала: 5dBm
- Рабочая температура: -20°C к +60°C
Технические параметры:
| Деталь |
Спецификация |
| Диапазон изменения частот |
2560-2690MHz |
| Сила выхода |
45dBm |
| Увеличение Tx |
40 ± 1 (dB) |
| Плоскостность увеличения |
2,0 (dB) размах над диапазоном Freq |
| Стабильность увеличения |
± 1,5 (dB) над Temp |
| In/Out VSWR |
Чем 1.5:1 |
| Течение DC |
3 (a) |
| Размер (DxWxH) |
100x100x30 (mm) |
| In/Out Commector |
Женщина SMA |
| Защита |
Выход защищенный против высокого VSWR |
| Temp деятельности. |
-20 | +60 (°C) |
| Карта I/O (D-подводная лодка 9Pin m) |
1.N.C.
минута 25dBm Detecion силы 2.Forward - Макс 45dBm, Vout=3.3- (45-Pout) *0.1
3.N.C.
минута 25dBm Detecion силы 4.Reflect - Макс 45dBm Vout=3.3- (45-Reflected) *0.1
5.N.C.
6.7.Vcc (+28V)
8.9.GND
|
| Подача напряжения |
28V |
| Режим работы |
Сигнал CW |
Применения:
Усилитель силы радиочастоты PA2560T2690M_45-28V идеальный выбор для разнообразие применений которые требуют амплификации силы передатчика радио.
Изготовление на заказ:
Подгонянное обслуживание усилителя силы RF
Мы обеспечиваем подгонянное обслуживание усилителя силы RF согласно вашим требованиям. Наш номер модели PA2560T2690M_45-28V. что сделано в Китае. Количество минимального заказа 2. Цена могуща быть предметом переговоров. Этот усилитель радио наивысшей мощности работает в режиме сигнала CW и имеет течение поставки 3A, и подачу напряжения 28V. Наш усилитель силы передатчика идеален для применений усилителя радио наивысшей мощности со своим представлением выходной мощности наивысшей мощности, малошумных и высоких линеарностей.
Поддержка и обслуживания:
Служба технической поддержки & обслуживания усилителя силы RF
Мы предлагаем службу технической поддержки и обслуживания для наших продуктов усилителя силы RF для обеспечения что они действуют как следует и обеспечивают лучшее возможное представление.
Установка & установка
Мы имеем в распоряжении обеспечить помощь с установкой и установкой вашего усилителя силы RF. Наша команда опытных инженеров может направить вас через процесс и ответить все вопросы вы имеете.
Диагностика
Если вы испытываете любые вопросы с вашим усилителем силы RF, то наша команда специалистов может помочь определить источник проблемы и обеспечить вас с решениями для того чтобы разрешить ее быстро.
